Schweißdrähte
Weitere Aufmachungen auf Anfrage.
Technische Daten einblenden

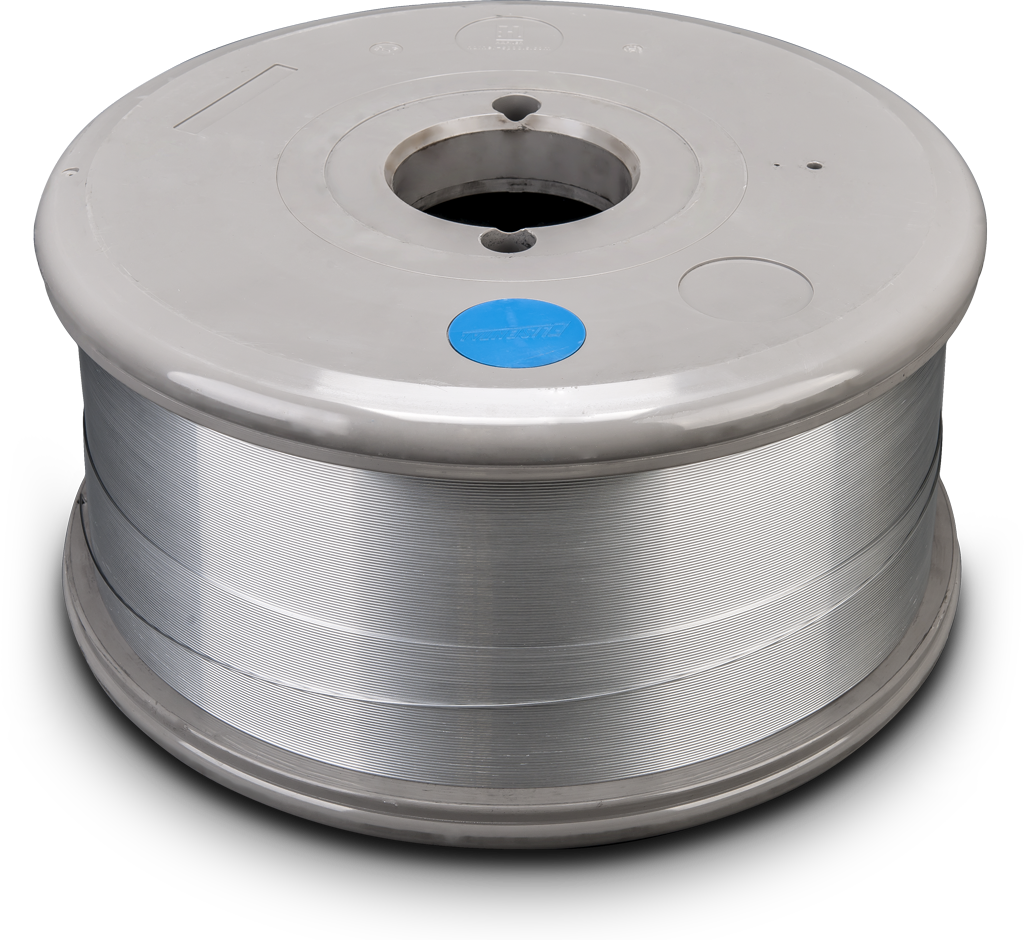

Kunststoffspulen
| Spulentyp | D [mm] | d [mm] | d1 [mm] | Lw [mm] | Lg/La [mm] | Inhalt [kg] |
|---|---|---|---|---|---|---|
| K 500 | 500 | 315 | 127 | 180 | 250 | 30,0* |
| S 200 | 200 | 105 | 51,5 | 45 | 55 | 2,0 |
| S 300 | 300 | 212 | 51,5 | 91 | 103 | 6,0 |
* = bei lagenweiser Spulung 40,0 kg

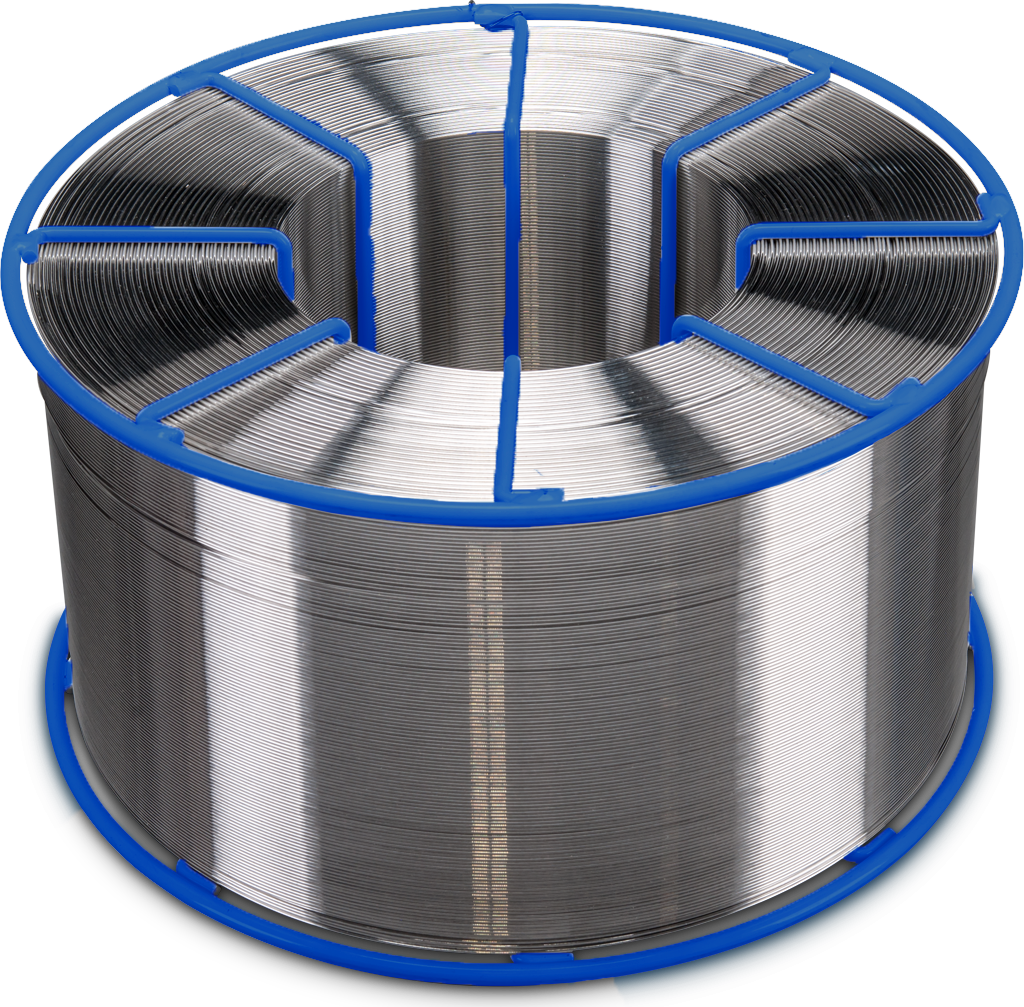

Metallspulen
| Spulentyp | D [mm] | d [mm] | d1 [mm] | Lw [mm] | Lg/La [mm] | Inhalt [kg] |
|---|---|---|---|---|---|---|
| B 300** | 300 | 188 | 180 | 90 | 100 | 7,0 |
| BS 300** | 300 | 188 | 51,5 | 90 | 100 | 7,0 |
| B 400** | 400 | 188 | 180 | 200 | 212 | 40,0 |
| B 435** | 435 | 308 | 300 | 90 | 100 | 15,0 |
** = Korb-Ringspule beschichtet
D = Flanschdurchmesser
d = Kerndurchmesser
d1= Bohrung
Lw= Wickelbreite
Lg = Spulengesamtbreite
La = Spulenaufnahmebreite
Alle Maße sind typische Werte
Technische Daten einblenden
| Fasstyp | Ausführung | Ø Kern d [mm] |
Ø Außen D [mm] |
Außenmaße B x T [mm] |
Fasshöhe h [mm] |
Füllgewicht [kg] |
|---|---|---|---|---|---|---|
| Eckiges Fass | - | - | 600 x 600 | 880 | max. 140 | |
| Rundfass A | mit Metallgriff oder als All-Paper-Drum mit Eingriffen |
300 | 500 | - | 800 | max. 80 |
| Rundfass B | mit Metallgriff oder als All-Paper-Drum mit Eingriffen |
300 | 580 | - | 890 | max. 140 |
Weitere Fasstypen auf Anfrage.
D = Außendurchmesser
d = Kerndurchmesser
h = Fasshöhe
Alle Maße sind typische Werte
B = Fassbreite
T = Fasstiefe
h = Fasshöhe
Alle Maße sind typische Werte
